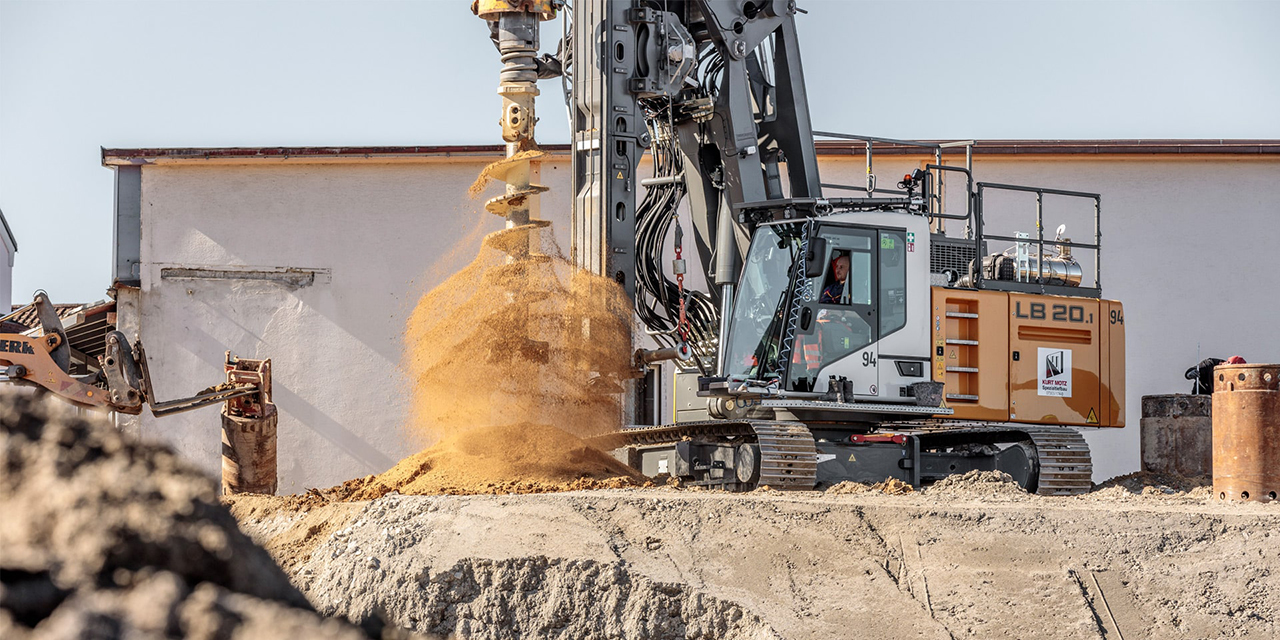

Келли штанги для буровых установок: Ключевой элемент современной буровой техники

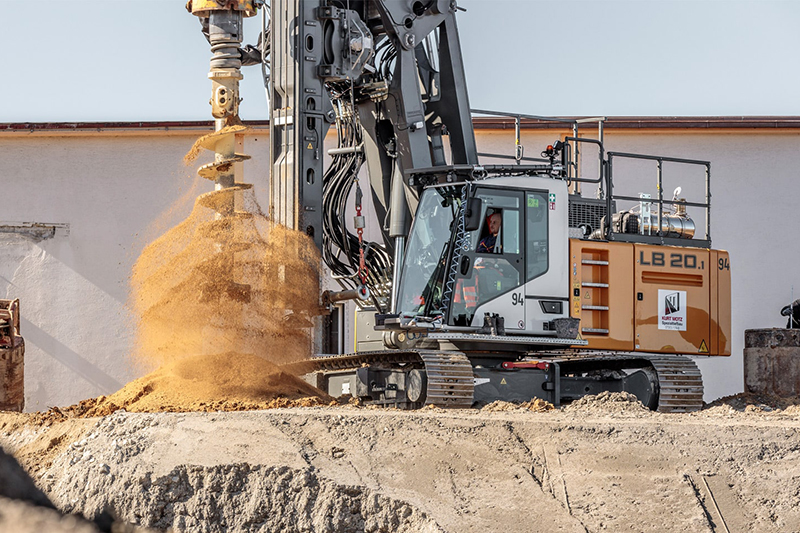

Келли штанга является неотъемлемой частью буровой установки и важным компонентом в бурении скважин. Этот элемент отвечает за передачу крутящего момента от ротора к буровому инструменту, что позволяет эффективно выполнять работы даже в самых сложных условиях. В зависимости от конструкции и типа штанги, она также может передавать осевое усилие, что особенно важно при бурении твердых пород. В этой статье мы рассмотрим устройство, типы, принципы работы и особенности эксплуатации келли штанг.
Устройство и принцип работы келли штанги
Келли штанга представляет собой телескопическую конструкцию, состоящую из нескольких секций, обычно от двух до пяти. Каждая секция включает в себя продольные полозья и замки, которые приварены снаружи. Эти элементы обеспечивают передачу крутящего момента и осевого усилия от ротора буровой установки к буровому инструменту.
Материалы, используемые для изготовления келли штанг, играют решающую роль в их производительности. Обычно для этого применяется высококачественная сталь, которая обладает высокой механической прочностью при минимальном весе. Это сочетание свойств позволяет снизить нагрузку на буровую установку и увеличить долговечность штанги.
Для снижения уровня шума и демпфирования ударных нагрузок при опускании штанги на ротор, на верхней части келли штанги устанавливается резиновое кольцо. Это кольцо также предотвращает износ и повреждения, обеспечивая более плавную работу всей системы. В нижней части штанги располагается квадрат, который служит для соединения штанги с буровым инструментом. Размер квадрата может варьироваться в зависимости от мощности буровой установки — от 130 х 130 мм до 200 х 200 мм.
Основные типы келли штанг
Келли штанги подразделяются на два основных типа: замковые и фрикционные. Каждый из них имеет свои особенности и предназначен для определённых условий эксплуатации.
Замковые келли штанги
Замковые келли штанги разработаны для работы в условиях, требующих высокого осевого давления на забой скважины. Это может быть особенно важно при бурении в скальных, мерзлых или плотных грунтах. Конструкция замковой келли штанги включает в себя наружные секции с продольными полозьями и замками. Эти замки обеспечивают жёсткое зацепление с ротором буровой установки, что позволяет передавать не только крутящий момент, но и осевое давление.
Как правило, замковые келли штанги состоят из трёх или четырёх секций. Такая конструкция позволяет эффективно передавать силы на буровой инструмент даже при работе в самых сложных условиях. Замки, расположенные на наружной и внутренних секциях штанги, изготовлены из высокопрочной износостойкой стали, что гарантирует их долговечность и надёжность.
Фрикционные келли штанги
Фрикционные келли штанги используют другой принцип передачи усилия. Они оснащены параллельными полозьями, между которыми при вращении возникает фрикционное соединение. Именно за счёт силы трения, возникающей между замками внутренних и наружных секций, передаются крутящий момент и осевое усилие.
Основным преимуществом фрикционных келли штанг является возможность использования большего количества секций при одинаковом внешнем диаметре по сравнению с замковыми штангами. Это позволяет бурить скважины на большую глубину. Фрикционные штанги могут состоять из пяти секций, что делает их идеальными для бурения в мягких и среднепрочных грунтах, таких как глина, супесь, суглинок, песок.
К недостаткам фрикционных штанг можно отнести ограничение по использованию в твёрдых и плотных грунтах. В таких условиях они менее эффективны, чем замковые штанги, и могут потребовать более частого обслуживания и замены.

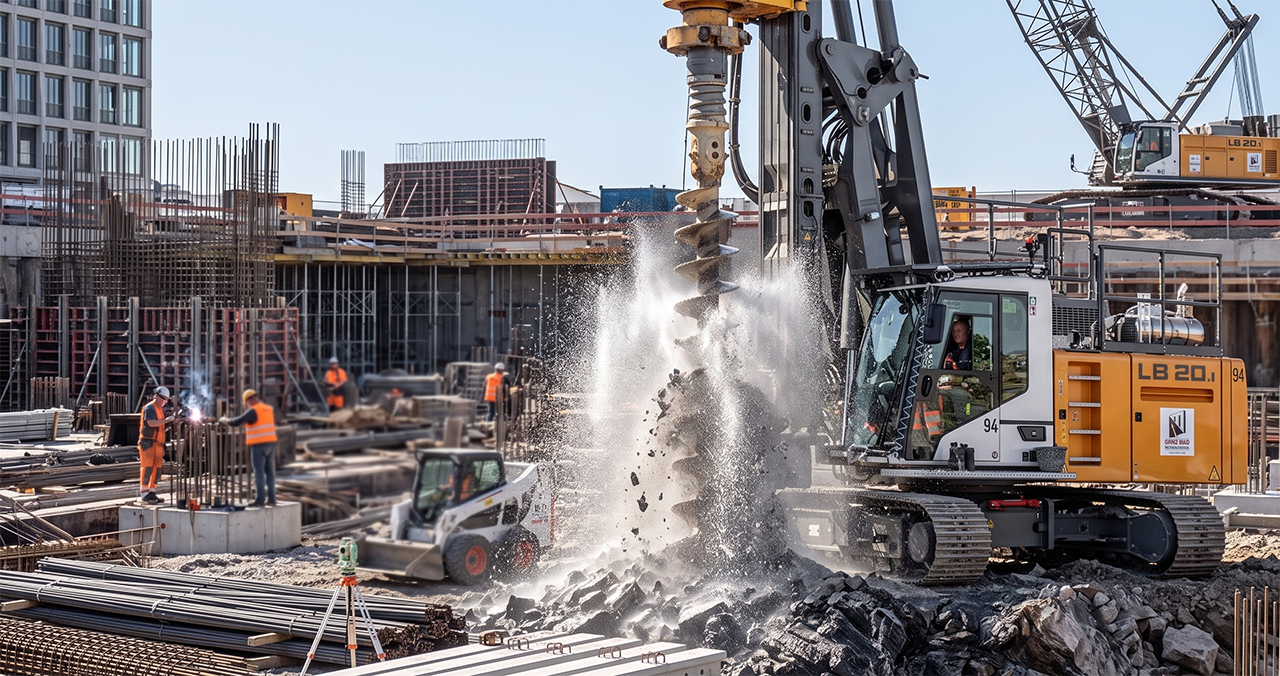

Применение и эксплуатация келли штанг
Выбор типа келли штанги зависит от многих факторов, включая тип буровой установки, условия бурения и требуемую глубину скважины. Независимо от типа штанги, важно правильно её эксплуатировать и обслуживать, чтобы продлить срок службы оборудования и избежать аварий.
Основные рекомендации по эксплуатации
- Использование по назначению: Келли штанга должна использоваться строго в соответствии с её предназначением. Недопустимо применять штангу для выравнивания обсадных труб или других элементов буровой установки, так как это может привести к повреждению штанги и нарушению работы установки.
- Контроль за свободным падением элементов: При извлечении инструмента из скважины необходимо убедиться, что наружная секция штанги не поднимается по отношению к буровой установке. Если внутренняя штанга не разблокирована должным образом, это может привести к свободному падению промежуточных элементов, что чревато повреждением как самой штанги, так и буровой установки.
- Выравнивание буровой установки: Перед началом бурения необходимо убедиться, что поверхность грунта достаточно ровная и прочная, чтобы предотвратить проседание гусениц. В противном случае может произойти отклонение мачты от вертикальной оси, что приведёт к искривлению скважины и возможным повреждениям келли штанги.
Безопасность при работе с келли штангами
Безопасность — ключевой аспект при работе с келли штангами. Неправильная эксплуатация или недостаточное внимание к деталям могут привести к аварийным ситуациям и серьёзным повреждениям оборудования. Вот несколько рекомендаций, которые помогут снизить риски:
- Регулярное техническое обслуживание: Регулярная проверка состояния штанги и всех её компонентов — залог надёжной работы. Особое внимание следует уделять состоянию замков и пружин, так как они принимают на себя основные нагрузки.
- Обучение персонала: Все работники, задействованные в процессе бурения, должны быть хорошо обучены и иметь чёткое представление о том, как безопасно работать с келли штангами.
- Использование защитных устройств: В процессе бурения следует использовать все предусмотренные защитные устройства, такие как амортизаторы и резиновые кольца, чтобы минимизировать износ и повреждения оборудования.
Технические характеристики келли штанг
Современные келли штанги изготавливаются с учётом всех требований и особенностей эксплуатации буровых установок. Вот основные технические характеристики, которые следует учитывать при выборе келли штанги:
- Количество секций: В зависимости от глубины бурения и типа грунта, келли штанги могут включать от двух до пяти секций. Это позволяет бурить скважины на глубину до 100 метров.
- Материал секций: Трубы, используемые для изготовления секций келли штанги, изготовлены из высокопрочной стали. Это обеспечивает минимальный вес при необходимой прочности, что особенно важно при работе на больших глубинах.
- Тип замков: Замки могут быть выполнены из высокопрочной износостойкой стали, что гарантирует их долговечность и надёжность даже при работе в самых сложных условиях.
- Размеры присоединительного квадрата: Присоединительный квадрат может иметь размеры 130х130 мм, 150х150 мм или 200х200 мм, в зависимости от мощности буровой установки.
- Типы амортизаторов: В нижней части каждой из секций может быть установлен амортизатор — спиральный или дисковый, в зависимости от конструкции и условий эксплуатации.
Хранение и транспортировка келли штанг
Правильное хранение и транспортировка келли штанг имеют решающее значение для сохранения их работоспособности и продления срока службы. Вот основные правила, которых следует придерживаться:
- Точки опоры: Келли штанга должна поддерживаться как минимум в трёх точках, чтобы избежать деформации и искривления секций.
- Фиксация верхней части: Верхняя часть штанги должна быть зафиксирована, чтобы избежать непроизвольного выдвижения внутренних секций во время транспортировки.
Заключение
Келли штанги — это высокотехнологичные компоненты, играющие ключевую роль в процессе бурения скважин. Они обеспечивают надёжную передачу крутящего момента и осевого усилия от буровой установки к инструменту, что позволяет эффективно выполнять буровые работы в различных условиях. Выбор и правильная эксплуатация келли штанги — важные аспекты, от которых зависит успех буровых операций. Покупка качественной келли штанги — это инвестиция в надёжное и долговечное оборудование, которое будет служить долгие годы, обеспечивая безопасность и эффективность буровых работ.
