Как правильно выбрать обсадные трубы
Любая стройка начинается с подготовки, и буровые работы не являются исключением. Важно правильно определить стратегию производства работ и мобилизовать необходимое оборудование для бурения.
Для создания надежного фундамента на рыхлых и слабых грунтах используются обсадные трубы для буронабивных свай. Они помогают предотвратить осыпание стенок скважины в процессе бурения, установки арматуры и заливки бетона. Технология вертикально перемещаемой трубы (ВПТ) пришла в гражданское строительство из нефтегазовой отрасли, где зарекомендовала себя как надежный способ работы в сложных геологических условиях. При соответствующей технической базе буронабивные сваи могут иметь различные проектные диаметры.
Необходимость обсадных труб
Обсадные трубы играют ключевую роль в создании прочной опоры для зданий в осыпающихся или чрезмерно увлажненных скважинах. Используя буронабивные бетонные сваи с обсадными трубами, которые могут быть удалены после завершения работ, строители обеспечивают устойчивость и безопасность конструкций.

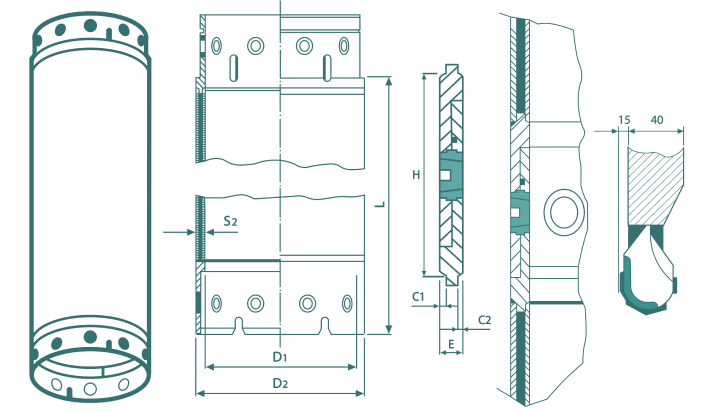

Стальные трубы отличаются высокой прочностью, что позволяет им без деформации проникать в грунт и предотвращать осыпание. Если для получения корпуса сваи необходима большая длина, отдельные элементы изготавливаются и собираются по секциям, что упрощает их транспортировку и подъем на буровой установке. Соединение секций осуществляется с помощью специальных фланцев.

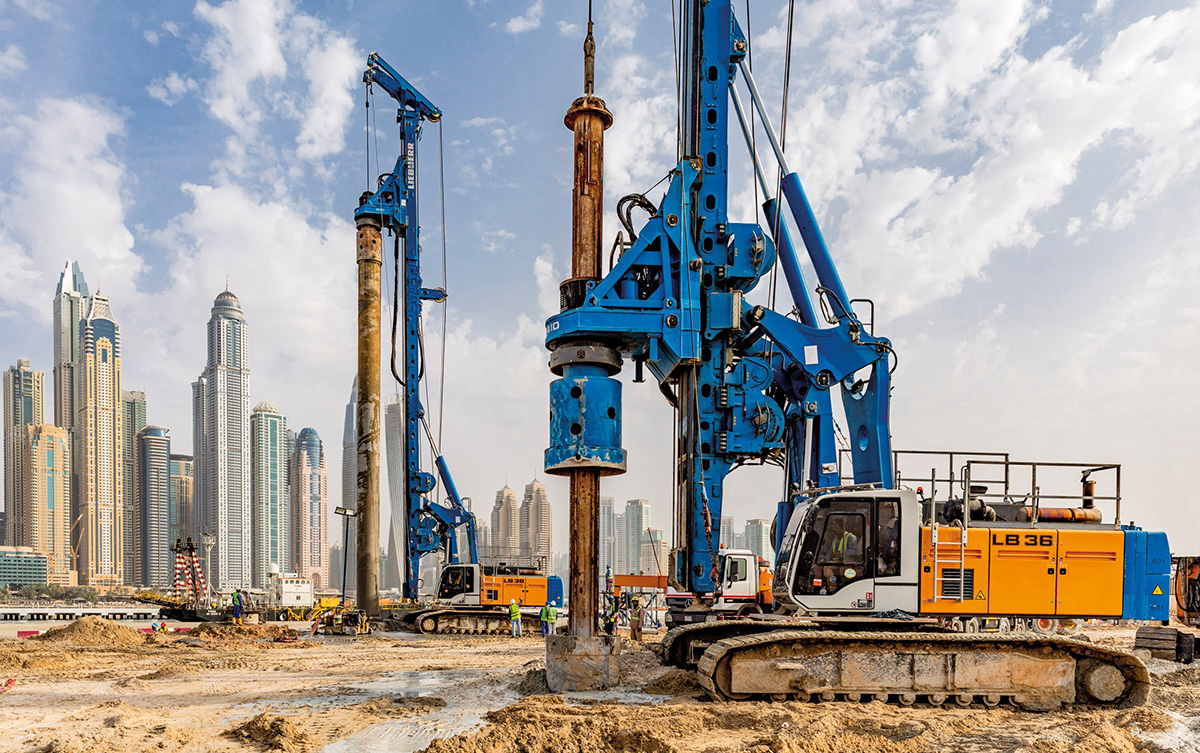

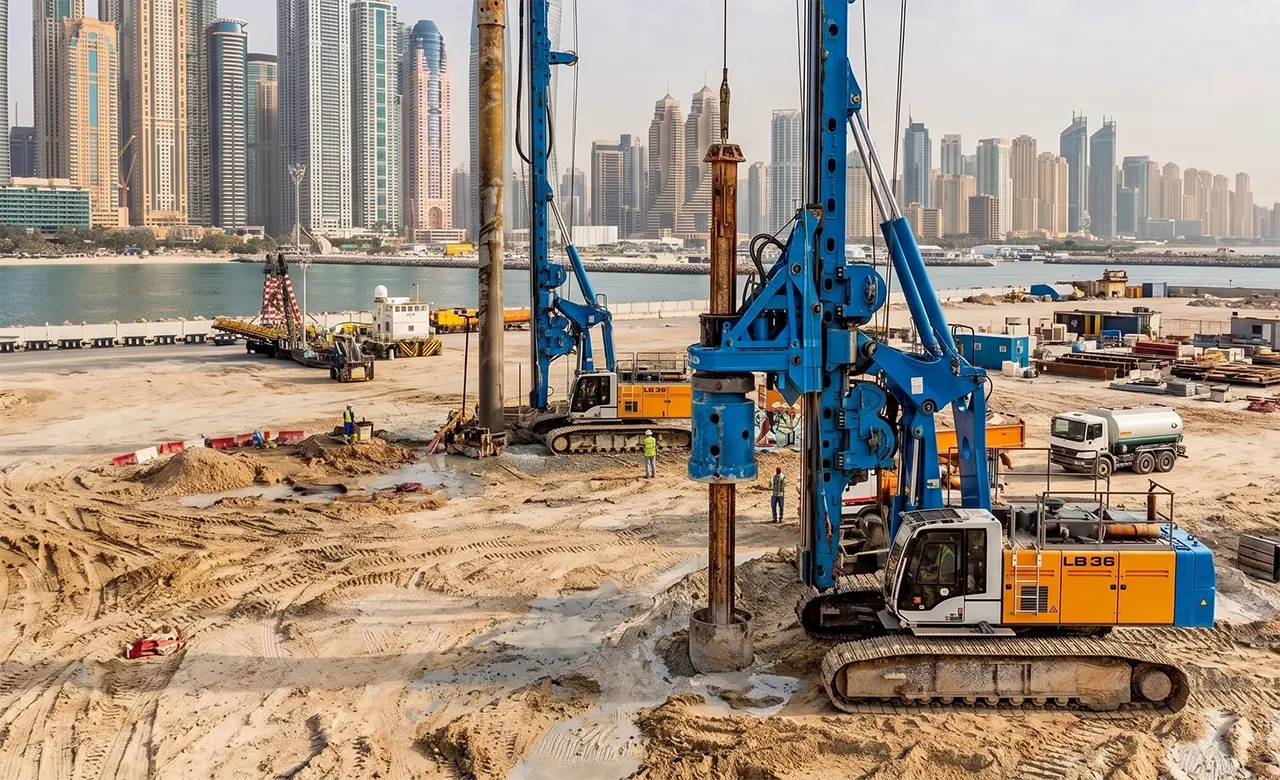

Преимущества использования обсадных труб
Применение буронабивных свай с обсадными трубами обладает множеством преимуществ, включая:
- Оптимальное использование несущей способности;
- Быстрое и качественное выполнение операций по заливу бетона в скважину;
- Возможность работы в подвижных и насыщенных водой грунтах;
- Постоянный контроль выполнения работ в соответствии с проектными требованиями и реальными геологическими условиями;
- Эффективное извлечение крупных камней из ствола скважины при бурении;
- Безопасность на всех этапах работ.
Кроме того, данная технология исключает возникновение так называемых «шеек» (узких мест) в бетоне при установке арматурного каркаса и позволяет контролировать достижение несущих пород, перекрывая слои с опасными грунтами, такими как плывуны. Буронабивные сваи в обсадных трубах могут использоваться практически в любых климатических условиях.
Характеристики буронабивных свай
Для строительства фундамента из буронабивных свай, которые впоследствии связываются ростверком, применяются обсадные трубы различных длин, диаметров и конструкций.

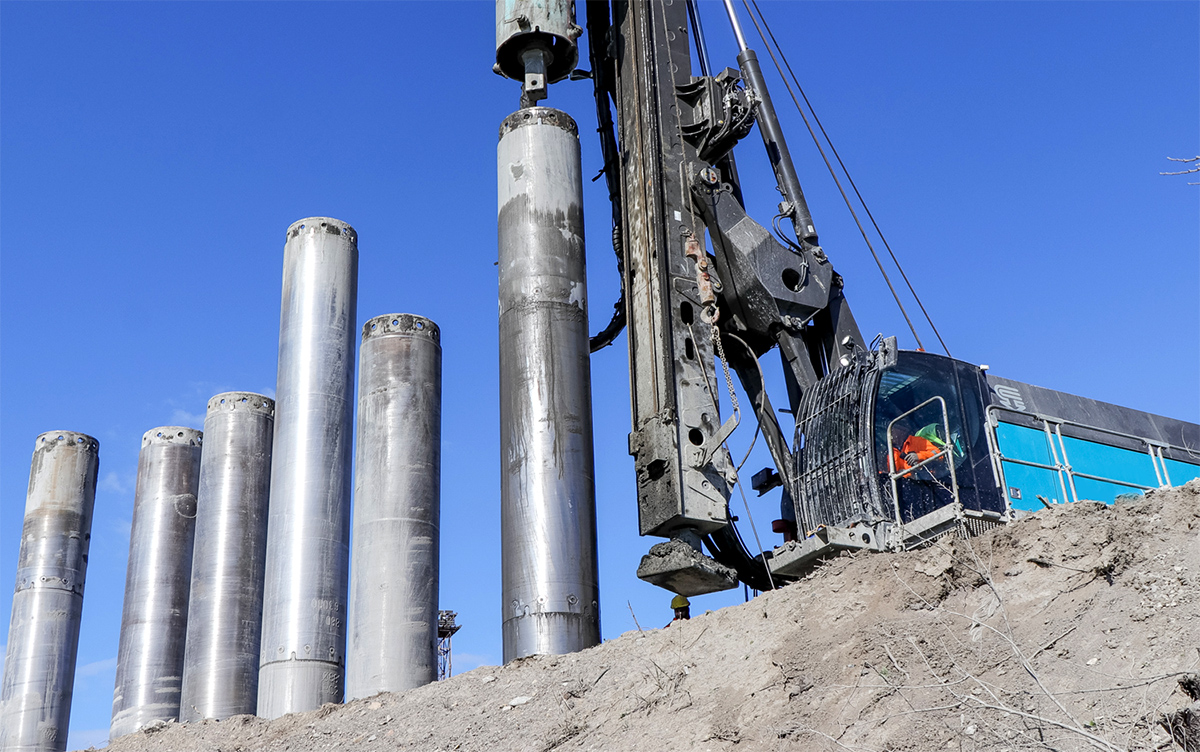

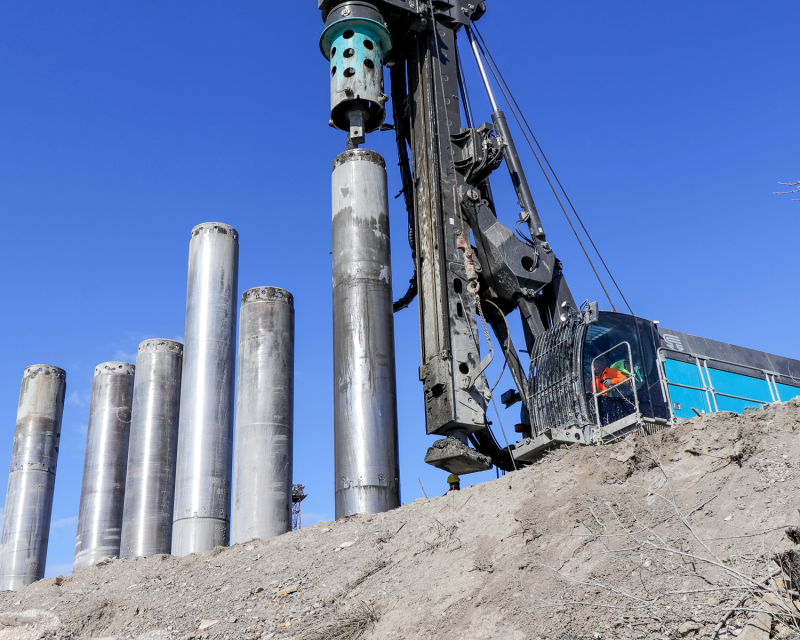

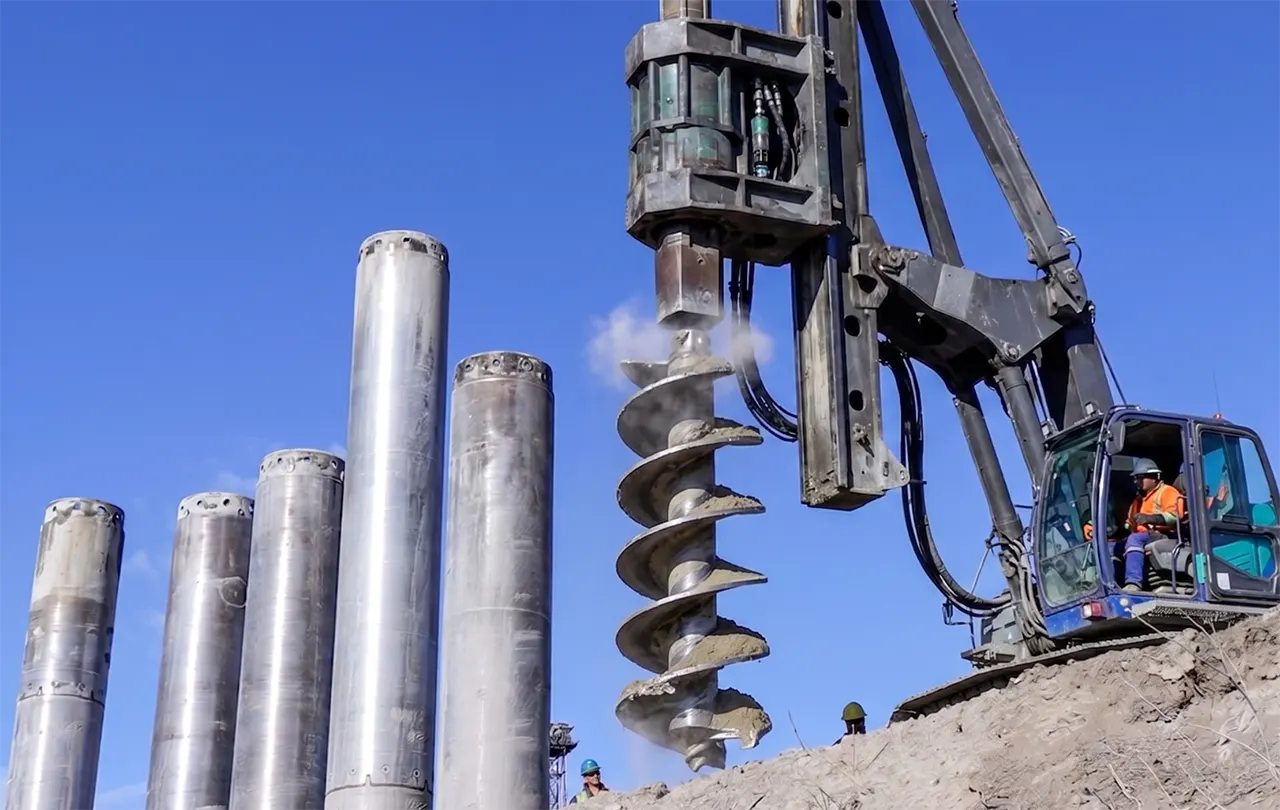

Как правильно, секции обсадных труб бывают следующей длины:
- 1 метр
- 2 метра
- 3 метра
- 4 метра
- 5 метров
- 6 метров

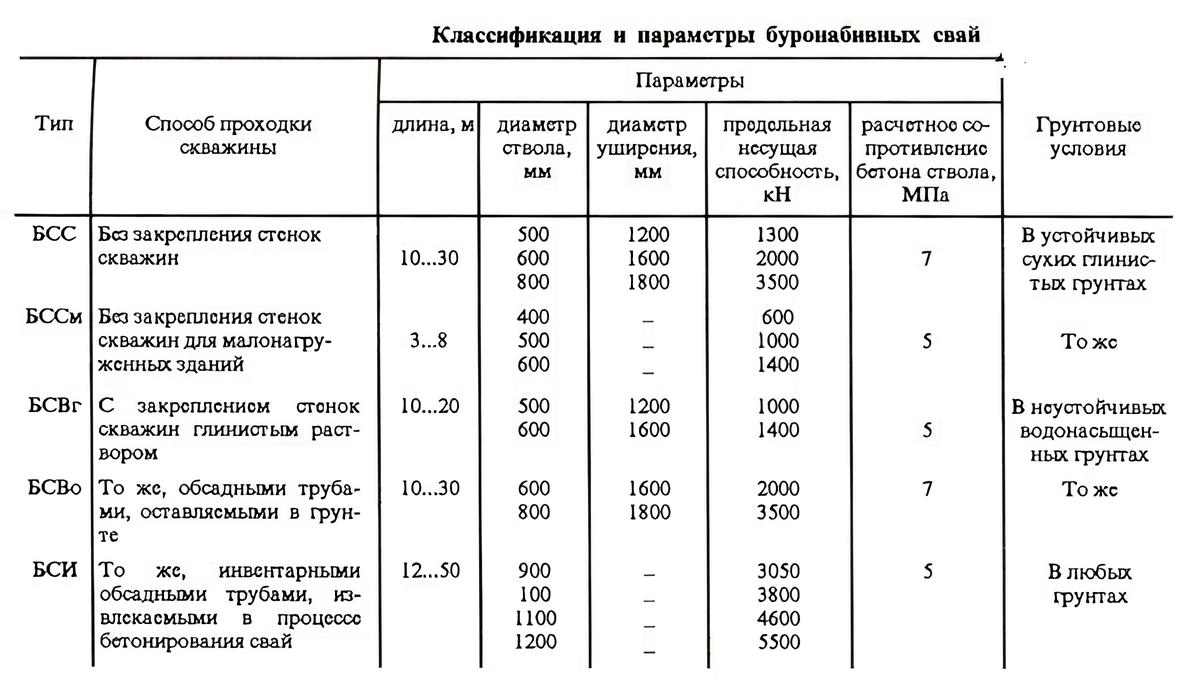

В сыпучих почвах трубы должны быть достаточно длинными, чтобы надежно закрепить опору для возводимого объекта. Параметры свай для стандартных строительных проектов приведены в таблице, которая может помочь в выборе необходимых характеристик.
Особенности промышленных буронабивных технологий
В массовом строительстве буронабивные сваи изготавливаются по установленным стандартам. Международные нормы требуют использования обсадных труб с внутренним сечением от 620 до 2500 мм и наружным от 640 до 2580 мм. Общая длина трубы не должна превышать 40 метров. Строители применяют инвентарные обсадные трубы, обеспечивающие прохождение пород любой сложности. Это достигается за счет правильного выбора ножевой секции.
Немного истории
Значения размеров буронабивных свай, такие как 620 мм, 750 мм и 880 мм, имеют свои корни. На начальном этапе внедрения данной технологии в Россию основным поставщиком оборудования была компании BAUER. Их работа в сочетании с усилиями российских проектировщиков привела к неправильному пониманию размеров свай и обсадных труб. Итальянские инженеры из CASAGRANDE предложили использовать дискретные размеры, что стало более правильным подходом.
Почему дискретные размеры это правильный выбор?
Предположим, что проектировщик, основываясь на категории грунтов, выбрал сваи диаметром 620 мм. Эта цифра появилась из-за наличия таких обсадных труб в каталоге BAUER. Однако, для производителей работ такие размеры могут оказаться экономически невыгодными. Труба не вдавливается в грунт, а забуривается, и стартовый башмак имеет ножевую секцию, которая выходит за диаметр трубы на 20-30 мм. В результате при использовании трубы 620 мм, итоговая свая может достигать 640-650 мм в диаметре, что приведет к перерасходу бетона и увеличению нагрузки на ротор, снижая рентабельность проекта.
На основе накопленного опыта в России и за рубежом, мы рекомендуем использовать дискретные размеры обсадных труб, такие как 600 мм, 800 мм, 1000 мм и т.д. Это позволяет обеспечить соответствие проектным параметрам сваи и сохранить маржинальность проекта.
